VERTIKALNI FILTERI

Vertikalni peščani filteri pod pritiskom služe za izdvajanje svih Suspendovanih materija i čestica veličine između 30...60 μm, tzv. mehaničke nečistoće.

Filtracija pod pritiskom može da se odvija u jednom ili više paralelno vezanih filtera. Radni pritisak u filtru, zavisno od tipa instalacije, može da bude od optimalnih 2 bara, do 10 i više bara.

Filteri mogu biti izrađeni od konstrukcionog (Č.0361) ili nerđajućeg (AISI 304, 316) čelika. Zbog različitog radnog pritiska, svaki filter se posebno proračunava na debljinu zida omotača i danca. Ukoliko je reč o filteru od konstrukcionog čelika neophodna je antikorozivna zaštita spolja i iznutra. Antikorozivna zaštita se realizuje kroz peskarenje (Sa 2.5) i površinsku zaštitu višeslojnim epoksidnim premazima. Spoljašnji premaz se sastoji od temeljnog i poliuretanskog sloja minimalne debljine 120 μm dok je unutrašnji premaz 300 μm epoksid premazom odobrenim za korišćenje u prehrambenoj industriji.

Pored navedene površinske zaštite unutrašnjost filtera može biti i gumirana kiselo-otpornom "EBONIT" gumom E-10.10. debljine 4 mm, sa vulkanizacijom u autoklavu i posle takve zaštite filter se može koristiti u instalacijama gde se koriste agresivni mediji (dezinfekcija vode ozonom ili u procesima gde se ispuna regeneriše kiselinama).

Takođe je moguće raditi površinsku zaštitu postupcima hladnog i toplog pocinčavanja. U zavisnosti od potrebnog kapaciteta filteri se mogu izrađivati u različitim varijantama prema specifikaciji kupca.

alternative alternative

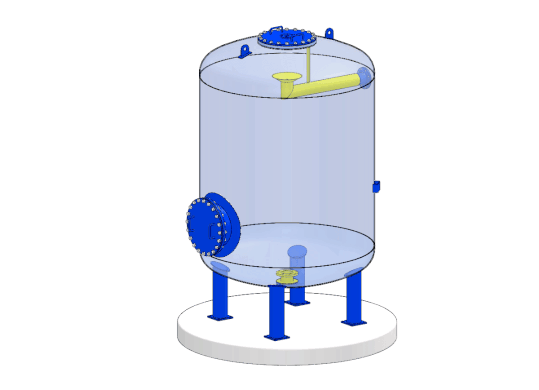

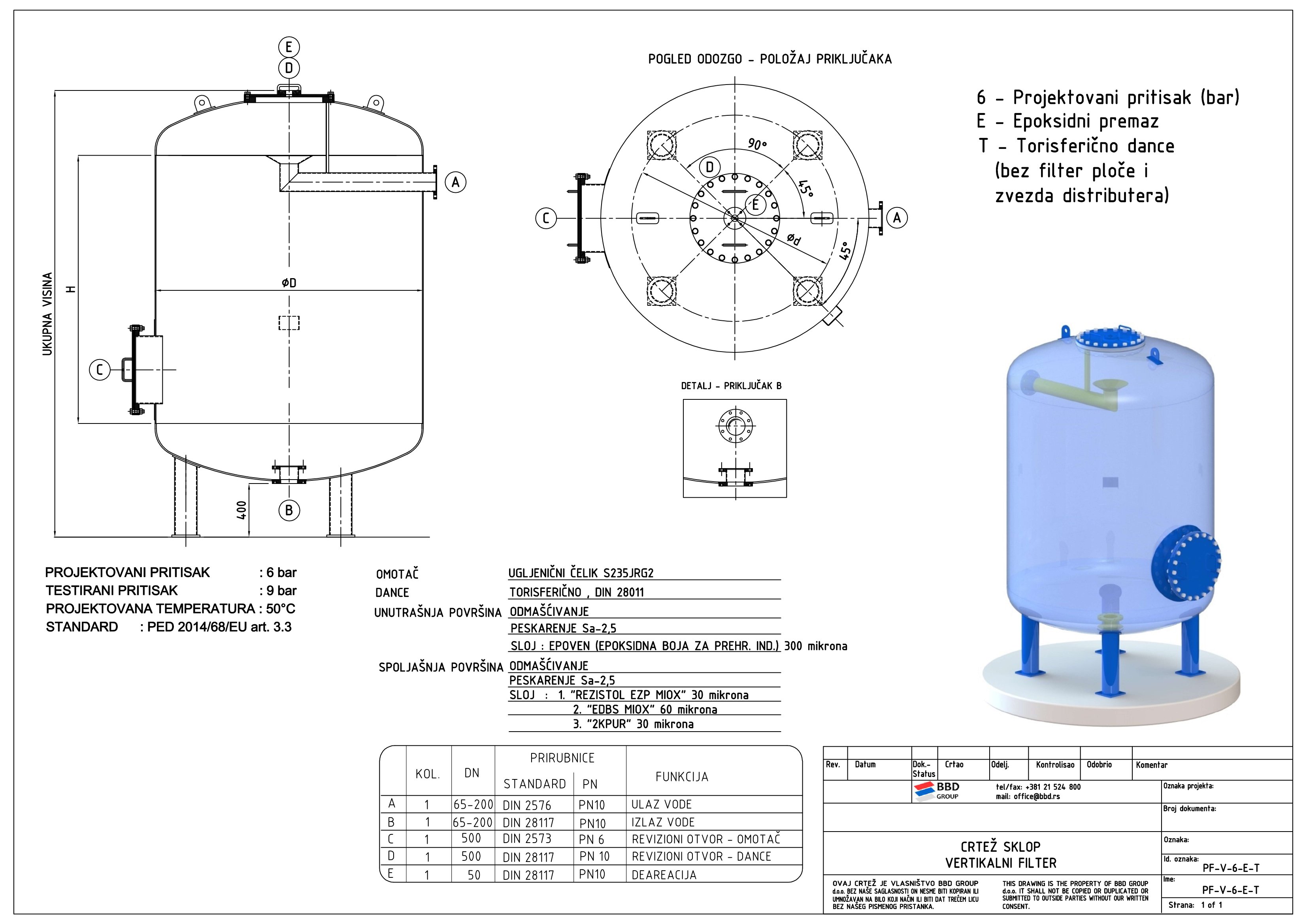

PF-V-6-E-T


6 - Proračunski pritisak
E - Epoxy premaz
T - Torisferično dance



Materijal izrade: CS( S235JRG2) / AISI 304/ AISI 316L
Spoljna površinska zaštita: Peskareno (SA 2.5) Ukupno 120 μm, 3 sloja
Unutrašnja površinska zaštita: Peskareno (SA 2.5)
Epoksidni premaz, debljina min 300 μm
(Po zahtevu epoksi sa sertifikatom za pijaću vodu) ili
Peskareno (SA 2.5)
Gumirani sloj debljine 4mm
Radni pritisak/test pritisak: 6 bar / 9 bar
Radna temperatura: max. 50°C
Maksimalna brzina ispiranja: 30 m/h
Brzina strujanja vode kroz cevi: max. 2,5 m/s
Proračun / dokumentacija: PED 2014/68 CE art 3.3

Konekcije
DN STANDARD PN FUNKCIJA
A 125 DIN 2576 PN10 Dovod vode
B 125 DIN 28117 PN10 Odvod vode
C 500 DIN 2573 PN6 Revizioni otvor na omotaču
D 500 DIN 28117 PN10 Revizioni otvor na posudi
E 500 DIN 28117 PN10 Revizioni otvor na dnu posude
F 50 DIN 28117 PN10 Deaeracija
G 50 DIN 2576 PN10 Ulaz vazduha



Površinska epoksid zaštita

Gumiranje podloge

Filter dizne

Distributeri

Priključci

Reviziona stakla

Ušice
